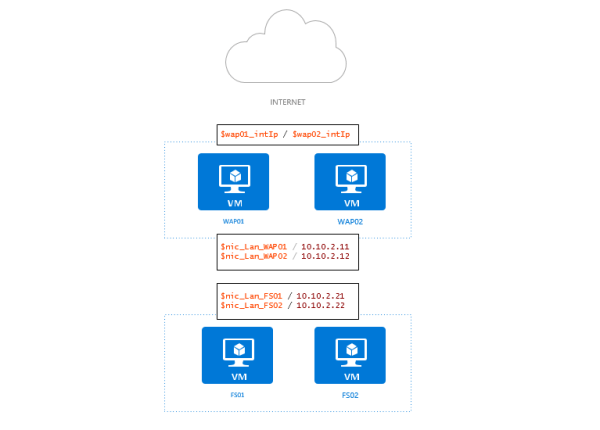

Objectif du lab: Déployer des machines virtuelles à l’aide de PowerShell pour Azure. Nous essayerons de mettre en place l’architecture ci-dessus.

Etape 1 : Créer votre compte azure gratuitement

Je vous invite à utiliser ce tuto pour créer votre compte azure.

Etape 2 : Connectez-vous à votre tenant Azure à l’aide d’Azure PowerShell

Si vous n’avez pas encore installé Azure PowerShell, visiter ce lien sinon lancer PowerShell depuis votre poste de travail (je préfère utiliser PowerShell ISE)

Saisir la commande suivante pour vous connecter

Entrer les informations d’authentifications à votre compte

Une fois la connexion réussie, les informations de votre tenant s’affichent en dessous

Vous voilà maintenant prêt pour la mise en place du lab 🙂 !

Etape 3 : Définition des variables pour le déploiement des serveurs

#################### Définition des variables ################
#Les variables du script
$SubscriptionName = "moncompteazure" #Nom de votre tenant Azure
$StorageAccountName = "strgaccnt0508" #Nom de votre compte de stockage qui contiendra les composants Azure que nous allons déployer
$ResourceGroupName = "rscgrp0508" #Regroupe toutes les ressources/composants de notre lab (VMs, NICs, IPs...)
$Location = "West Europe" #Emplacement géographique de notre tenant Azure
$SkuName = "Standard_LRS"
$vms = @("WAP01azlab0408","WAP02azlab0408","ADFS01azlab0408","ADFS02azlab0408") #Les noms de nos VMs
$VMSize = "Standard_A1" #Taille de la VM
$PublisherName = "MicrosoftWindowsServer"
$Offer = "WindowsServer" #Type de VMs
$Skus = "2016-Datacenter" #Système d'exploitation
$Version = "latest"

$nicIndex = 1
$intNicId = -1

#Network name
$vnetName = "az_demolab_network"

#Subnets Names
$int = "INT"
$lan = "LAN"
$subnets = @("int","lan")

#Subnets Address Prefixes
$vnet_Addr_Prefix = "10.10.0.0/16"
$int_Addr_Prefix = "10.10.1.0/24"
$lan_Addr_Prefix = "10.10.2.0/24"

#Internet IP addresses
$wap_intIpName = @("","")

##WAP Network config
#NIC config
$nic_Lan_WAP01 = "nic_Lan_WAP01"
$nic_Lan_WAP02 = "nic_Lan_WAP02"
$nic_int_WAP01 = "nic_int_WAP01"
$nic_int_WAP02 = "nic_int_WAP02"

#lan 10.10.2.1x
$lan_ip_WAP01 = "10.10.2.11"
$lan_ip_WAP02 = "10.10.2.12"

##FS Network Config
#NICs
$nic_Lan_FS01 = "nic_Lan_FS01"
$nic_Lan_FS02 = "nic_Lan_FS02"

#lan 10.10.2.2x
$lan_ip_FS01 = "10.10.2.21"
$lan_ip_FS02 = "10.10.2.22"

#Network security groups
$networkSecurityGroupName = "az_demolab$(Get-Random)"
$NetworkSecurityRuleConfig_RDP = "az_demolab_NSRCfg_RDP"
$NetworkSecurityRuleConfig_HTTP = "az_demolab_NSRCfg_HTTP"
[int]$DestinationPortRange_RDP = 3389
[int]$DestinationPortRange_HTTP = 80

Etape 4 : Configuration des composants réseaux

############################# Network Config ###########################
#Creating Resource group
New-AzureRmResourceGroup -Name $ResourceGroupName -Location $Location

#Creating Resource storage
New-AzureRmStorageAccount -ResourceGroupName $ResourceGroupName -Name $StorageAccountName -Location $Location -SkuName $SkuName

#Create two virtual subnets INT and LAN
$subnet_int_Addr_Pr = New-AzureRmVirtualNetworkSubnetConfig -Name $int -AddressPrefix $int_Addr_Prefix
$subnet_lan_Addr_Pr = New-AzureRmVirtualNetworkSubnetConfig -Name $lan -AddressPrefix $lan_Addr_Prefix

#Create virtual Networks
$vnet = New-AzureRmVirtualNetwork -ResourceGroupName $ResourceGroupName -Name $vnetName -AddressPrefix $vnet_Addr_Prefix -Location $Location -Subnet $subnet_int_Addr_Pr,$subnet_lan_Addr_Pr

#Create virtual public ips for the WAP Servers
$i = 0
Do { $wap_intIpName[$i] = New-AzureRmPublicIpAddress -ResourceGroupName $ResourceGroupName -Location $Location -AllocationMethod Dynamic -IdleTimeoutInMinutes 4 -Name ("wap0" + ($i+1) + "_intIp")
 $i +=1
}
While ($i -lt 2)

Etape 5 : Création des groupes de sécurité

###################### Network Security Groups config ####################
# Create an inbound network security group rule for port 3389
$SecurityRulesRDP = New-AzureRmNetworkSecurityRuleConfig -Name $NetworkSecurityRuleConfig_RDP -Protocol Tcp -Direction Inbound -Priority 1000 -SourceAddressPrefix * -SourcePortRange * -DestinationAddressPrefix * -DestinationPortRange $DestinationPortRange_RDP -Access Allow

# Create an inbound network security group rule for port 80
$SecurityRulesHTTP = New-AzureRmNetworkSecurityRuleConfig -Name $NetworkSecurityRuleConfig_HTTP -Protocol Tcp -Direction Inbound -Priority 1001 -SourceAddressPrefix * -SourcePortRange * -DestinationAddressPrefix * -DestinationPortRange $DestinationPortRange_HTTP -Access Allow

# Create a network security group
$NetworkSecurityGroup = New-AzureRmNetworkSecurityGroup -ResourceGroupName $ResourceGroupName -Location $Location -Name $networkSecurityGroupName -SecurityRules $SecurityRulesRDP,$SecurityRulesHTTP

Etape 6: Création des Machines Virtuelles

#################### Creating NICs and VMs #########################
#Récupération des informations d'authentification du compte admin local des VMs
$cred = Get-Credential

ForEach ($vm in $vms) {
#Création des interfaces réseaux lan pour les WAP et les FS
 $lanNic = New-AzureRmNetworkInterface -Name ($vm + "_lanNic" + $nicIndex) -ResourceGroupName $ResourceGroupName -Location $Location -SubnetId $vnet.Subnets[1].Id -NetworkSecurityGroupId $NetworkSecurityGroup.Id

#Configuration des VMs WAP
 if ($vm -ilike "WAP*"){
 $intNicId += 1

 #Création des interfaces réseaux internet pour les WAP
 $intNic = New-AzureRmNetworkInterface -Name ($vm + "_intNic" + $nicIndex) -ResourceGroupName $ResourceGroupName -Location $Location -PublicIpAddressId $wap_intIpName[$intNicId].Id -SubnetId $vnet.Subnets[0].Id -NetworkSecurityGroupId $NetworkSecurityGroup.Id
 $vmConfig = New-AzureRmVMConfig -VMName $vm -VMSize $VMSize | Set-AzureRmVMOperatingSystem -Windows -ComputerName $vm -Credential $cred | Set-AzureRmVMSourceImage -PublisherName $PublisherName -Offer $Offer -Skus $Skus -Version $Version | Add-AzureRmVMNetworkInterface -Id $intNic.Id -Primary $vmconfig = $vmConfig | Add-AzureRmVMNetworkInterface -Id $lanNic.Id
}

#Configuration des VMs FS
 else {
  $vmConfig = New-AzureRmVMConfig -VMName $vm -VMSize $VMSize | Set-AzureRmVMOperatingSystem -Windows -ComputerName $vm -Credential $cred | Set-AzureRmVMSourceImage -PublisherName $PublisherName -Offer $Offer -Skus $Skus -Version $Version | Add-AzureRmVMNetworkInterface -Id $lanNic.Id
 }

 #Création de la Machine Virtuelle
 New-AzureRmVM -ResourceGroupName $ResourceGroupName -Location $Location -VM $vmConfig
}

…Ps: vous pouvez exécuter toutes ces étapes en une seule fois en collant les bouts de script les uns à la suite des autres 🙂

Etape 7 : Vérification du bon déploiement des serveurs et de leurs composants

#Le groupe de ressources
